Как строят современную трассу: из каких слоёв состоит дорога

Современная дорога — это не слой асфальта, положенный прямо на землю. Под колёсами находится многослойная инженерная конструкция: подготовленный грунт, водоотвод, основание и несколько слоёв покрытия. Их задача — распределить вес машин, отвести воду и пережить тысячи циклов нагрузки, жары, мороза и оттаивания.

В дорожной инженерии используют понятие «дорожная одежда» — это конструкция из нескольких слоёв, лежащая на земляном полотне. В разговорной речи её часто называют «дорожным пирогом». Но универсального рецепта нет: количество слоёв и их толщина зависят от грунта, климата, категории дороги, расчётной нагрузки и проекта.

На одном федеральном объекте может быть три слоя асфальтобетона, на другом — иной набор. Например, на реконструированном участке А-181 «Скандинавия» Росавтодор устраивал пять слоёв дорожной одежды: песок, щебёночно-песчаную смесь и три слоя асфальтобетона.

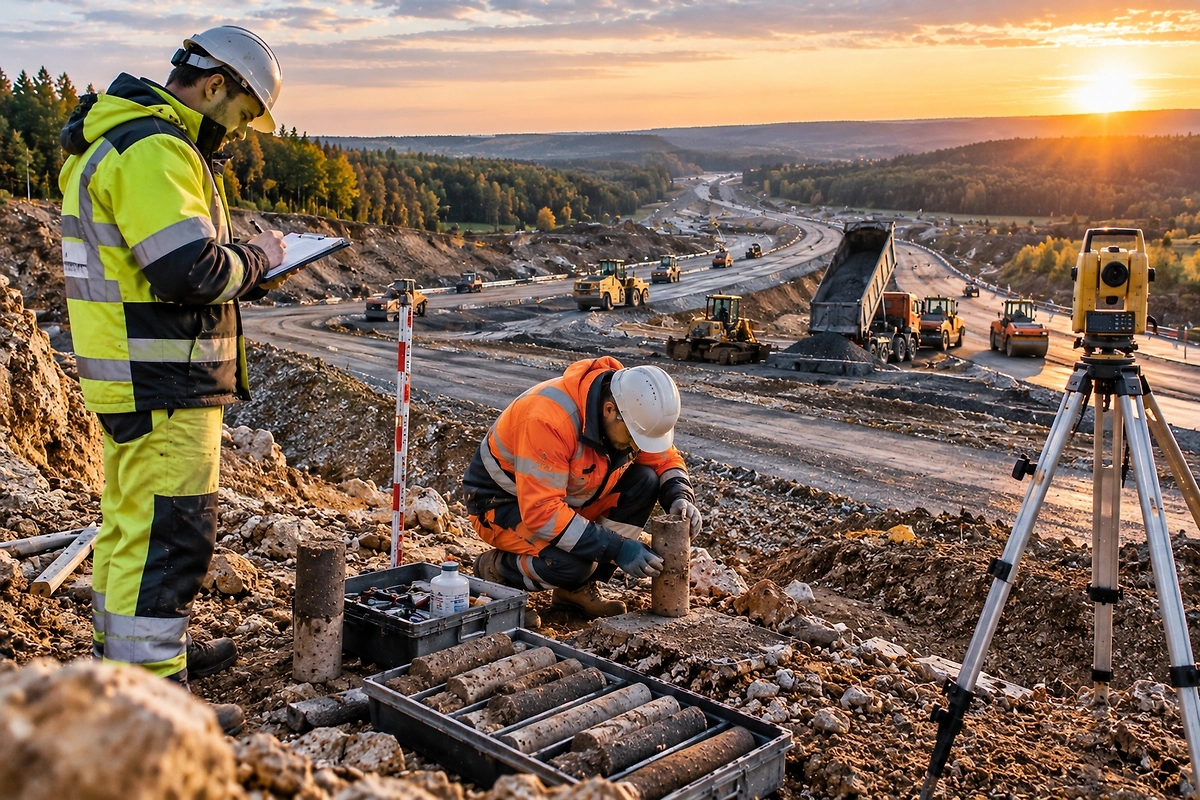

До появления техники на трассе инженеры изучают рельеф, грунтовые воды, состав грунта, будущую транспортную нагрузку и точки водоотвода. От этих данных зависит конструкция дороги. Слабый грунт могут частично заменить, укрепить или отделить геосинтетическими материалами.

Земляное полотно — основание всей будущей трассы. Грунт выравнивают и уплотняют, формируют откосы и проектный профиль. Если этот этап выполнен плохо, верхние слои не смогут компенсировать просадки основания.

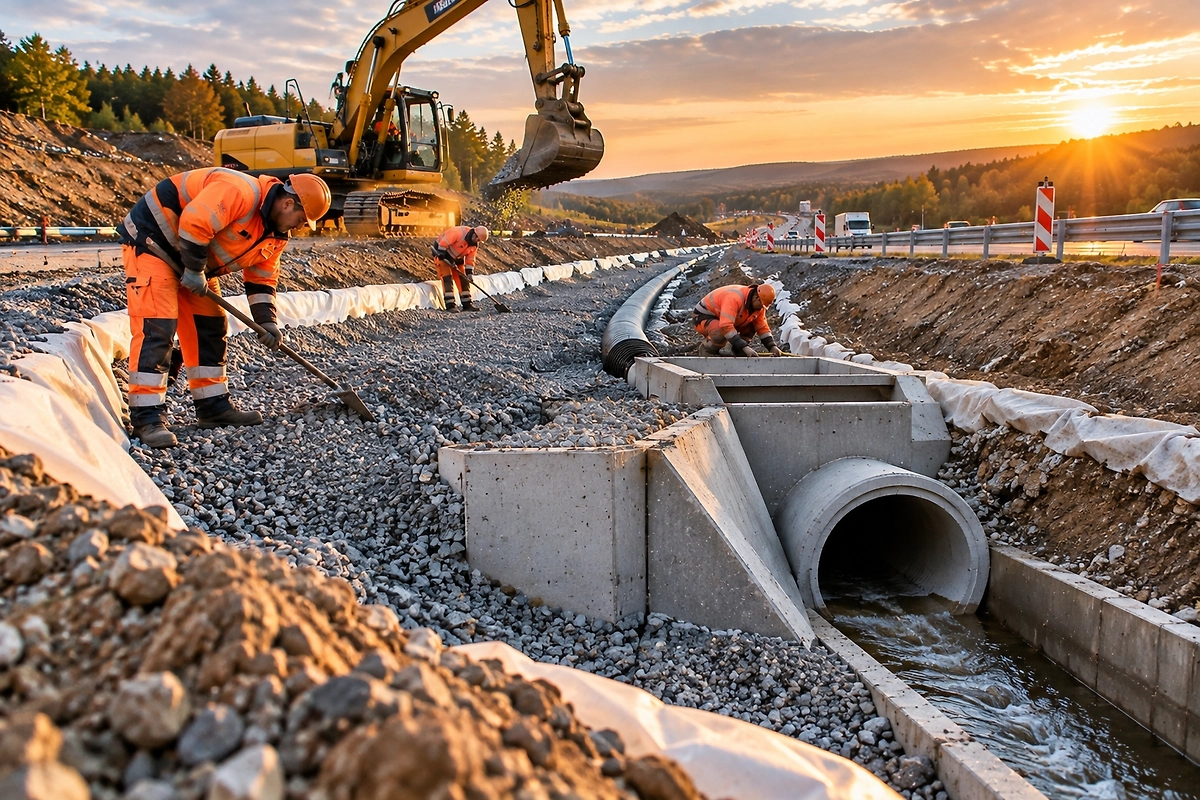

Вода способна разрушать дорожную конструкцию снизу, поэтому отвод осадков и грунтовых вод — не «дополнительная опция», а часть дороги. Используют кюветы, трубы, дренирующие слои, уклоны и другие решения. На федеральных объектах при ремонте нередко одновременно восстанавливают водопропускные трубы и профилируют откосы для отвода ливневой воды.

Дальше начинается собственно многослойная конструкция. В зависимости от проекта используют песок, щебёночно-песчаные смеси, щебень, укреплённые материалы и геосинтетику. Эти слои распределяют нагрузку от колёс и помогают конструкции сохранять форму.

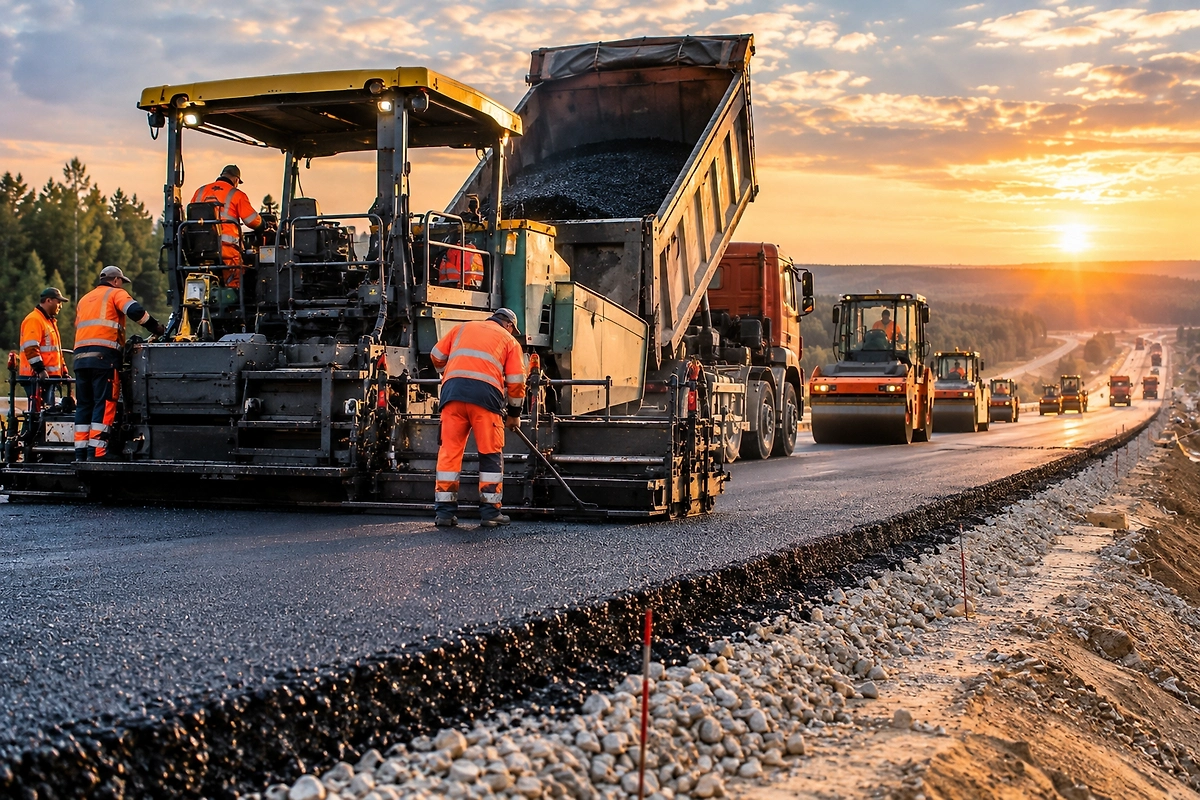

Нижний асфальтобетонный слой работает как часть несущей системы. Для него важны толщина, температура смеси и плотность после уплотнения. Асфальтоукладчик распределяет смесь, а катки начинают уплотнение сразу после её укладки.

На дорогах с многослойным асфальтобетонным покрытием выше основания могут идти нижний, связующий и верхний слои. Финишный слой непосредственно контактирует с шинами, поэтому от него ждут износостойкости, ровности и сцепления. На загруженных трассах для верхнего слоя часто применяют щебёночно-мастичный асфальтобетон.

Готовую дорогу оценивают не только визуально. На разных этапах контролируют материалы, геометрию, толщину и уплотнение слоёв. Именно поэтому «ровно выглядит» и «сделано по проекту» — не одно и то же.

Трасса — это не только покрытие. В состав объекта входят обочины, примыкания, водоотвод, барьерные ограждения, освещение, дорожные знаки и разметка. На современных федеральных объектах верхний слой может выполняться из щебёночно-мастичного асфальтобетона, а разметка — из термопластика со светоотражающими элементами.

• уплотнённое земляное полотно;
• при необходимости — геотекстиль или другой разделяющий/армирующий материал;
• песчаный, дренирующий или морозозащитный слой;
• щебёночное или щебёночно-песчаное основание;
• нижний слой асфальтобетона;
• связующий слой;
• верхний слой покрытия / слой износа.

Это упрощённая схема. В реальном проекте некоторые слои объединяют, добавляют или заменяют, а их толщина рассчитывается отдельно.

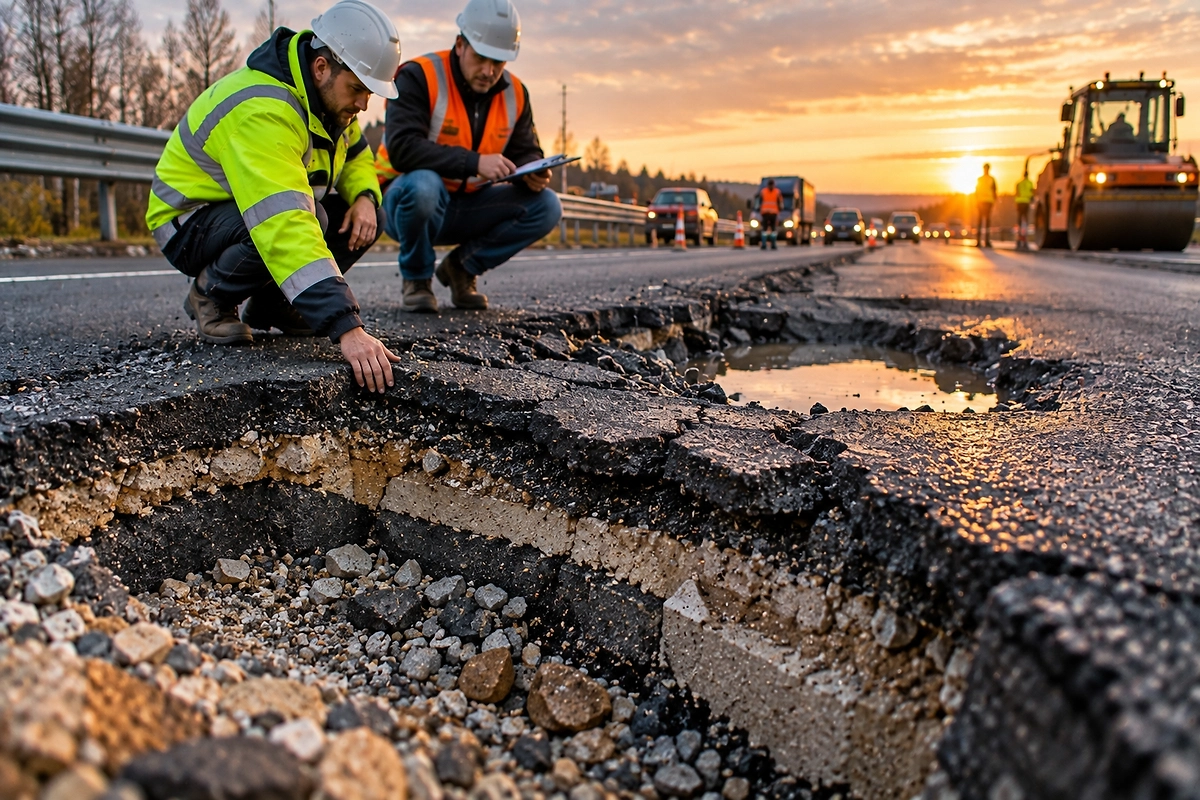

Причина не всегда находится в верхнем асфальте. Если нарушен водоотвод, проседает земляное полотно, недостаточно уплотнено основание или плохо соединены слои, дефект может проявиться сверху уже после нескольких сезонов. Поэтому долговечность дороги зависит от всей конструкции, а не только от качества последнего слоя.

При обычном ремонте весь дорожный «пирог» не обязательно разбирают. Могут снять фрезой изношенный верхний слой и уложить новый. При капитальном ремонте вмешательство глубже: усиливают или заменяют основание, исправляют просадки, меняют трубы, водоотвод и другие элементы. Поэтому слово «ремонт» в новостях может скрывать совершенно разный объём работ.

Читайте также: почему асфальт иногда укладывают в моросящий дождь и какие ограничения устанавливает ГОСТ.

• Сколько слоёв в современной дороге?

Единого числа нет. Конструкция зависит от проекта. Например, на отдельных федеральных трассах дорожная одежда состоит из пяти слоёв, включая три слоя асфальтобетона.

• Что находится под асфальтом?

Под покрытием находятся основание, дренирующие или морозозащитные слои и земляное полотно. Конкретный состав зависит от грунта и нагрузки.

• Зачем на дороге несколько слоёв асфальта?

Они выполняют разные задачи: нижние участвуют в распределении нагрузки, верхний отвечает за износостойкость, ровность и сцепление с шинами.

• Почему нельзя просто положить толстый слой асфальта на грунт?

Без подготовленного и уплотнённого основания дорога будет деформироваться и проседать. Асфальт не заменяет несущую конструкцию и водоотвод.
